No.
|
項目
|
參數
|
|
1-1
|
存儲溫度 | -20～70℃ |
|
1-2
|
運行溫度 | -15～60℃ |
|
No.
|
項目
|
參數
|
|
2-1
|
溫度 | 25±5℃ |
|
2-2
|
濕度 | 65±10% |
|
No.
|
項目
|
參數
|
|
3-1
|
尺寸 | A：40.2mm B：20.1mm C：38.8mm |
|
3-2
|
重量 | 57.5g （2.03oz） |
|
3-3
|
齒輪類型 | Titanium Gear |
|
3-6
|
機構極限角度 | 210°±5° |
|
3-7
|
軸承 | 2 Ball bearings |
|
3-8
|
出力軸 | 25T |
|
3-9
|
擺臂 | Plastic，POM |
|
3-10
|
外殼 | Engineering plastics & Aluminium |
|
3-11
|
舵機線 | 300mm |
|
3-12
|
馬達 | Coreless motor |
|
3-13
|
防水性能 | Yes |
|
No.
|
工作電壓
|
4.8 V
|
6.0 V
|
|
4-1*
|
靜態電流 | 5.0mA | 6.5 mA |
|
4-2*
|
空載速度 | 0.13sec/60° | 0.11 sec/60° |
|
4-3*
|
空載電流 | 120 mA | 150 mA |
|
4-4
|
堵轉扭矩 | 12.0kg.cm/166.7oz.in | 12.8kg.cm/197.2oz.in |
|
4-5
|
堵轉電流 | 2000 mA | 2300 mA |
|
No.
|
項目
|
參數
|
|
5-1
|
控制信號 | Pulse width modification |
|
5-2
|
放大器類型 | Digital Controller |
|
5-3
|
脈沖寬度范圍 | 500～2500μsec |
|
5-4
|
中立位置 | 1500 μsec |
|
5-5
|
旋轉角度 | 180°(when 500～2500 μ sec) |
|
5-6
|
死區寬度 | 2 μsec |
|
5-7
|
旋轉方向 | Counterclockwise (when 1000～2000 μsec) |
|
5-8
|
堵轉保護 | Yes |

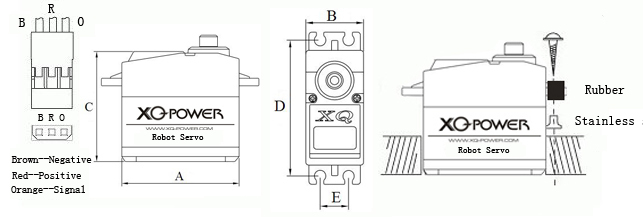

6.裝配圖
