1.使用環境條件
|
No. |
項目 |
參數 |
|
1-1 |
存儲溫度 |
-20～70℃ |
|
1-2 |
運行溫度 |
-15～60℃ |
2.測試環境
|
No. |
項目 |
參數 |
|
2-1 |
溫度 |
25±5℃ |
|
2-2 |
濕度 |
65±10% |
3.機械特性
|
No. |
項目 |
參數 |
|
3-1 |
尺寸 |

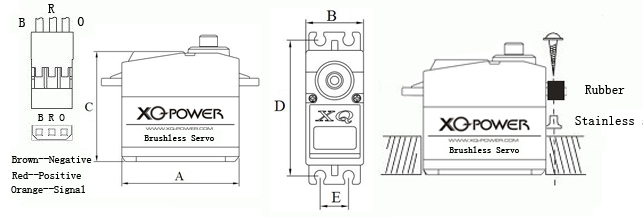

A：40.2mm B：20.1mm C：38.8mm |
|
3-2 |
重量 |
57.5g（2.03oz） |
|
3-3 |
齒輪類型 |
Titanium Gear |
|
3-6 |
機構極限角度 |
210°±5° |
|
3-7 |
軸承 |
2 Ball bearings |
|
3-8 |
出力軸 |
25T |
|
3-9 |
擺臂 |
Plastic，POM |
|
3-10 |
外殼 |
Engineering plastics & Aluminium |
|
3-11 |
舵機線 |
300mm |
|
3-12 |
馬達 |
Coreless motor |
|
3-13 |
防水性能 |
Yes |
4.電氣特性
|
No. |
工作電壓 |
9.6 V |
12V |
|
4-1* |
靜態電流 |
5.0mA |
6.0mA |
|
4-2* |
空載速度 |
0.13sec/60° |
0.11sec/60° |
|
4-3* |
空載電流 |
120 mA |
140 mA |
|
4-4 |
堵轉扭矩 |
14.3 kg.cm/198.6 oz.in |
17.2 kg.cm/198.6 oz.in |
|
4-5 |
堵轉電流 |
1800 mA |
1800 mA |
5.控制特性
|
No. |
項目 |
參數 |
|
5-1 |
控制信號 |
Pulse width modification |
|
5-2 |
放大器類型 |
Digital Controller |
|
5-3 |
脈沖寬度范圍 |
800～2200μsec |
|
5-4 |
中立位置 |
1500 μsec |
|
5-5 |
旋轉角度 |
110°(when 900～2100 μ sec) |
|
5-6 |
死區寬度 |
2 μsec |
|
5-7 |
旋轉方向 |
Counterclockwise (when 1000～2000 μsec) |
|
5-8 |
堵轉保護 |
Yes |
